在产品开发过程中测量能耗是至关重要的,特别是对于电池供电和始终在线的设备。然而,准确地测量能源消耗是昂贵的、繁琐的或容易出错的。

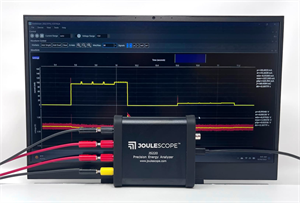

我们设计了更好的东西-Joulescope !
焦耳镜测量电流和电压,然后计算功率、能量和电荷。Joulescope使设计人员、工程师和制造商能够快速、轻松地优化目标设备的能耗和电池寿命。jouescope设计用于自动处理宽电流范围和能量消耗的快速变化,同时允许目标设备正常运行。
查看瞬时值
jouescope可以像万用表一样捕捉和显示瞬时电流、电压、功率、能量和电荷。

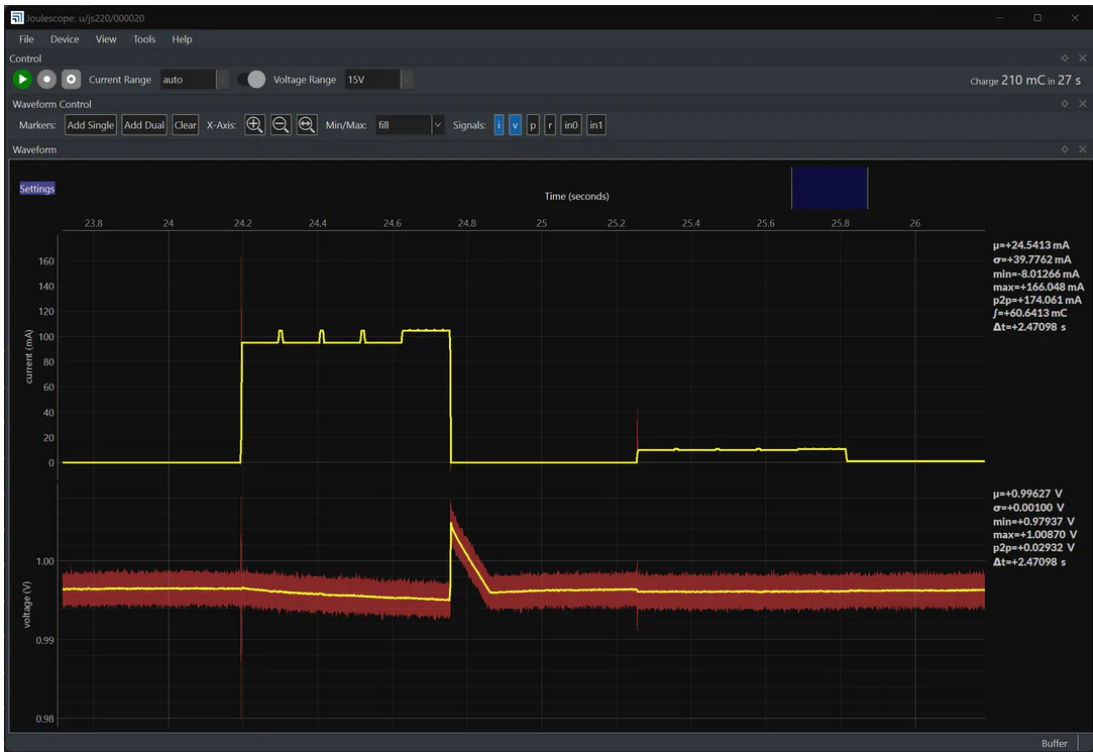

查看随时间变化的波形
视图随时间变化,就像示波器一样。浏览您的数据,选择感兴趣的区域,并探索您的设备使用最多的电流和功率。

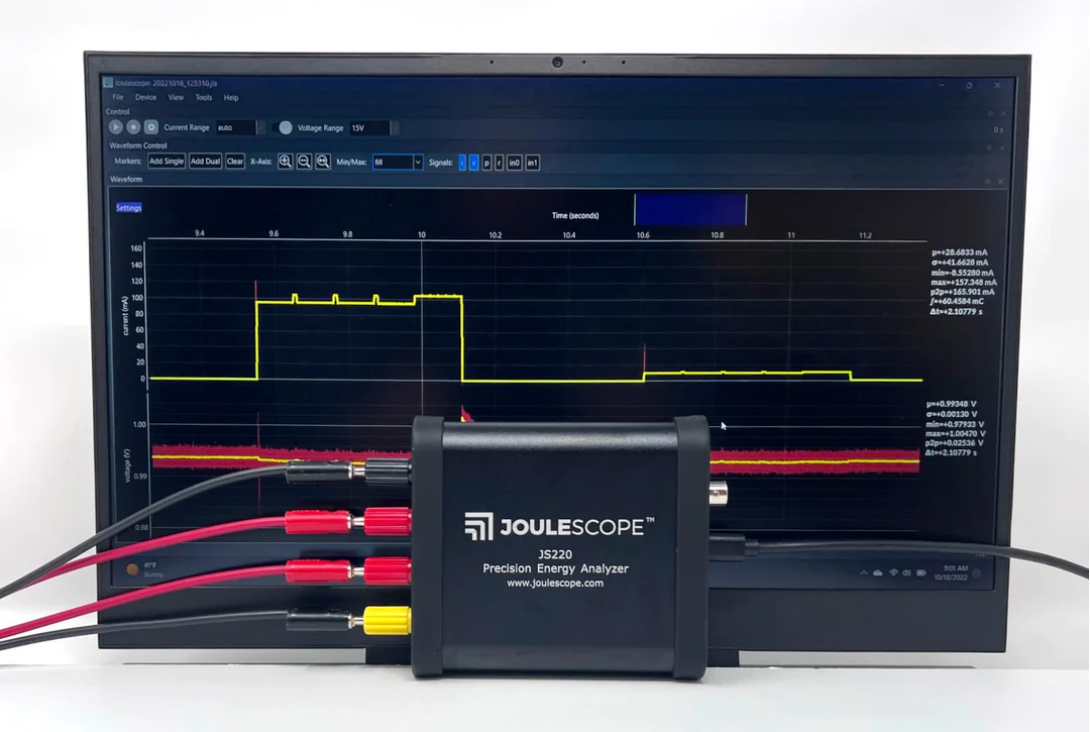

所有信息显示在电脑里
Joulescope完全使用USB连接,没有外部电源适配器。该软件是免费和开源的。使用鼠标和键盘轻松浏览数据。
特性:
惊人的动态范围
JouleScope可以精确测量从安培到纳安培的10个数量级以上的电流。这种宽范围允许对现代设备进行准确和精确的电流测量。睡眠模式通常只有纳安培(nA)或微安(μA)。有源模式通常是毫安(mA)或安培(A)。
易于使用
jouescope报告累积功耗和充电消耗以及实时电流,电压和功率。万用表视图清楚地显示最近的值,而示波器视图允许您探索随时间的变化。比同类产品更简单,更准确!
低电压降
大多数万用表和电流表都有显著的压降(有时称为负载电压或插入损耗),它会影响输送到被测设备的实际电压。焦耳镜在1 a时总电压降为25 mV,可使目标设备正常运行。即使在快速变化的电流需求下,Joulescope的极快电流范围开关也能保持低电压降。
可定制
Joulescope主机软件在GitHub上是开源的。您也可以将香蕉插孔前面板与具有其他连接器类型的前面板交换!前面板在GitHub上是开源的
让不可见变为可见
JouleScope每秒测量电流和电压200万次,带宽为300kHz。这种高采样率使得中断服务程序,涌流和其他短事件的功耗可见。
负担得起的
Joulescope价格合理,因此团队中的每个开发人员都可以在办公桌上使用它。有了这样方便的访问,Joulescope允许开发人员立即看到他们的变化对能量消耗的影响。开发人员可以在设计过程中做出明智的选择,以考虑电池寿命。消除最终产品测试期间的功耗意外!
JouleScope适用于:
单片机电流测量与优化
功率分析和电流分析
设计节能软件和固件
延长电池寿命
硬件功耗优化
睡眠电流优化
硬件和软件故障排除
软件功率特性和中断服务程序分析
usb2.0冲击和暂停当前的预合规测试
通用电流、电压、功率、能量、电荷测量
