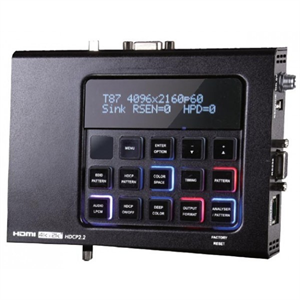

4K Ultra HD HDMI Video Test Pattern Generator/Analyzer

MONTEST-HD4K超高清视频测试模式生成器生成视频测试模式，用于评估和测试高达4Kx2K的60Hz (4:4:4) HDMI显示器和组件。支持HDMI定时，数据包，EDID和HDCP分析，以及EDID上传和仿真。它还支持音频测试信号，包括一个内置的正弦波音调发生器。

4K超高清测试模式发生器可以通过前面板按钮，红外遥控器，以太网或RS232方便地控制。这些控件允许选择时序、模式、色彩空间、HDMI/VGA输出和音频信号类型。

生成超过100个测试模式，并具有88个内置分辨率。
上传两个用户生成的图形文件，用作附加的测试模式。
产生HDMI和VGA输出信号。
支持高达4096×2160 60Hz(4:4:4)的HDMI分辨率。
支持VGA分辨率高达1920×1200和2048×1080。
HDCP v1.4和v2.2分析和控制。
分析和仿真EDID数据，包括状态和控制数据通道(SCDC)。
内置正弦波音调发生器音频信号测试。
接受外部模拟音频测试信号。
多达8通道的LPCM音频测试音调可以产生广泛的频率范围。
通过以太网、RS232串口、红外遥控器、前面板按钮或屏幕显示(OSD)控制测试模式发生器。
OLED显示屏提供了一种快速查看当前信号状态信息的方式。
显示视频源信息，包括:分辨率、刷新率、扫描方式(交错扫描或逐行扫描)、视频类型(2D或3D、HDMI或DVI)、HDCP版本、一般控制包状态、色彩空间信息(RGB、YCbCr 4:4:4、4:2:2或4:2:0)、色彩深度(8bit、10bit或12bit)、音频信息。
使用易于使用的OSD菜单查看输入视频源的详细信息，包括:
视频定时:TMDS时钟，像素时钟，水平/垂直频率，水平/垂直总像素，活动区域，前廊/后廊和同步极性
音频定时:ACR状态，锁相环状态，分组布局，输入/输出音频通道等。
HDMI包:ACR、ASP、GCP、ACP、ISRC1、ISRC2、Bit、DST、HBR、GAMUT、Audio Megadata、VSIF、AVI、SPD、AIF、MPEG Source、DRMI (HDR)

规格：

连接器:
用于输入和输出的母HDMI连接器。
一个女性15针高清输出连接器
HDMI 2.0(高达4K@60Hz 4:4:4)和DVI 1.0兼容。
HDCP 1.4和2.2兼容。
HDMI输出分辨率支持:480年350 p, p, 576 p, 720 p, 1080我1080 p, 640×480、800×600、1024×768、1280×1024,1366×768、1400×1050、1440×900、1600×900 (RB), 1600×1200、1680×1050、1920×1200 (RB), 4096×2160 (30 hz和60 hz)。
VGA输出分辨率支持:480年350 p, p, 576 p, 720 p, 1080我1080 p, 640×480、800×600、1024×768、1280×1024,1366×768、1400×1050、1440×900、1600×900 (RB), 1600×1200、1680×1050、1920×1200 (RB), 2048×1080 p
视频带宽:600MHz (18gbps)
音频
连接器:3.5mm立体声音频插孔，用于输入和输出。
控制方法
以太网(Telnet)
一个母头RJ45连接器。
RS232
一个母DB9连接器。
红外遥控
一个3.5mm母端口用于红外接收器。
前面板接口
多功能多色背光前面板按钮，操作方便。
OLED显示屏提供了一种快速查看当前信号状态信息的方式。
屏幕显示(OSD)
电源
输入:100至240伏在50或60赫兹通过交流适配器。
输出:5VDC, 2.6A
长宽高:6.38x1.22x5.91 (162x31x150mm)
