型号:
OTII-ACE-PRODatasheet
数量:
7
厂商:
Qoitech
批号:
23+
封装:
Origional
货期:
现货

询价热线0755-23245307
商城客服

详细信息

中国区代理商,提供本地化一站式的技术支持服务,免除您的后顾之忧。


关于OTII-ACE-PRO的中文技术资料和使用手册,请联系客服索取。

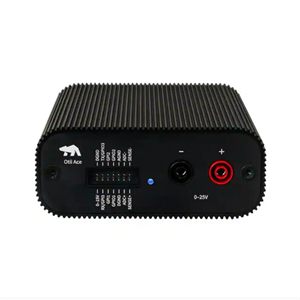

Otii Ace Pro 是一款用于电池驱动和能量收集设备能源优化的开发工具。它是一款隔离电源和测量单元,可精确提供电压(高达 25 V)或电流(高达 5 A),并以高采样率(高达 50 ksps)和低步长同时测量电压和电流。它计算功率和能量,使工程师和开发人员能够轻松查看和优化其设备的测试能耗和电池寿命。 Otii Ace Pro 可以使用 Otii Toolboxes 进行升级,软件许可证可将仪器提升为专用工具,例如电池分析器和模拟器或自动化工具。它可用于产品开发、测试和验证、质量保证和维护(例如作为持续集成设置的一部分)以及技术销售。


Otii Ace Pro可提供:

为正在开发的设备供电

能实时的测量微控制器、传感器、设备和电子设备功耗,高达25V的供电 优化睡眠电流,

延长电池寿命

测量涌流 测

量元件的漏电流随时间的变化

通过回归测试设计节能的硬件、固件和软件 排除硬件和软件故障



特征

· Otii 软件是一款适用于 UbuntuWindows  macOS 的易于使用的桌面应用程序

· 快速安装、即插即用设置,不到一分钟即可开始测量

· 隔离电源支持多种使用案例和电源配置,0 V  25 V

· 串联和并联多个设备以增加电压和电流能力

· 提供 0.4 nA 分辨率电流测量,可调采样率高达 50 ksps

· 宽动态范围:0.4 nA  5 A

· 电流测量精度:±(0.05%+25nA)

· 主动调压,无负担电压

· 测量电池负极端子不接地的系统

· 测量结果与被测设备的调试日志持续同步,通过扩展端口中的 UART 收集

· 实时分析;测量时滚动、缩放和选择部分电流消耗和调试日志

· 记录并比较多个录音

· 电池寿命计算器

· 支持在线测量共享 Otii 项目和记录以进行测量或供同事查看

· 撤消/重做功能

· 在一个 Otii 项目中支持多个 Otii 硬件

· 可配置的用户界面

· 在繁重的数据测量负载(多个流、长时间记录)期间完全响应式 UI

· 离线许可模式

· 瑞典制造


强大的电源和分析仪,合二为一
Otii Ace Pro是一个2象限源测量单元(SMU),具有恒压/恒流源和接收器以及高精度多通道万用表。
使用它作为一个恒定的线性电源,0V-25V。使用它作为功率分析仪/分析器来记录和显示实时电流,
电压,功率和/或UART日志。它提供小于nA分辨率的电流测量,可调采样率高达50ksps。高采样率
和低步长能够准确分析电流消耗和涌流。
Otii Ace Pro具有主动电压调节和负担电压补偿。


隔离电源
Otii Ace Pro是一款隔离电源,支持多种用例和电源配置。串联和并联多个Otii Ace Pro设备,以
增加电压和电流能力。测量电池负极不在系统接地处的系统。用你的能量源(例如你的电池或能量采
集器)进行连续测量,同时在测量范围之间切换。


一流的软件,适用于我们所有的设备
测试和测量仪器可以有杀手软件,我们在这里证明这一点。最好的硬件配得上最好的软件,这样你
可以花时间和精力优化你的产品。Otii软件是一款功能强大但易于使用的桌面应用程序,适用于
Ubuntu, Windows和macOS。在记录的同时,不断检查累计能耗的统计情况。比较记录,隐藏和显示
相关数据和统计。


同步级扩展端口和电源测量
连接设备到Otii Ace的级联端口。记录GPIs, ADC子系统测量和UART日志。所有的记录都同步到电
流和电压图,这使得将功耗与应用程序状态相关联变得很容易。


非常宽的动态范围
Otii Ace Pro具有广泛的动态范围,可精确测量从安培到数十纳安培的9个数量级。在同一屏幕上
和同一项目中显示和工作的活动和睡眠模式的精确可视化。



应用领域

· 正在开发的供电设备

· 实时和随时间变化对高达 25 V 的微控制器、传感器、设备和电子设备进行能量分析

· 优化睡眠电流,延长电池寿命

· 测量浪涌电流

· 测量元件漏电流随时间的变化

· 通过回归测试设计高能效的硬件、固件和软件

· 硬件和软件故障排除


可用于以下设备:

· 物联网传感器和集线器

· 手机

· 可穿戴设备

· 开发板

· 消费类电子产品


紧凑,便携,快速上手 从打开Otii Ace Pro到测量,不到1分钟。通过USB C充电,方便携带。 Otii Ace Pro的尺寸为10.9 cm × 14,4cm × 4,4cm (WxLxH),重量为450克,与Otii Arc一样。

它是专为办公室,实验室,和使用在家里,以及现场测量。此外,创新的机械设计可以有效散热,

不需要风扇,因此没有噪音。
