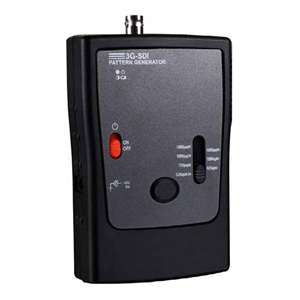

3G-SDI视频模式发生器是一种先进的SDI模式发生器，由电池供电，便携，紧凑。它生成的视频测试模式在全广播质量的测试和校准数字显示器。
该设备具有8种视频测试模式和7种高达HDTV 1080p的时序。用于测试和维护演播室设备，如监视器，电缆和录音设备。SDI标准传输信号是不压缩的，并且在源(发送器)和目标(接收器)之间是自同步的。
提供总共7个计时和8个视频测试模式，其中包括色条，频率扫描，黑色和亮度渐变。
支持音频测试- 1KHz音调。
前面板控制按钮循环通过测试模式。
分辨率开关允许轻松切换SDI视频格式。
最大支持148.5 MHz像素频率。
视频输出
SDI标准:SD/HD/3G-SDI。
支持的协议:SMPTE 424M, SMPTE 274M, SMPTE 296M, ITU-R BT.601。
比特率:2.97Gbps。
决议:
720i (720x525) @ 59.94Hz
720i (720x625) @ 50Hz
720p (1280x720) @ 60Hz
1080i (1920x1080) @ 60Hz
1080p (1920x1080) @ 30Hz
1080p (1920x1080) @ 50Hz
1080p (1920x1080) @ 60Hz
BNC连接器:75欧姆联锁插座。
最大电缆距离:16英尺(5米)。
输出阻抗:75欧姆。
权力
120VAC, 60Hz，通过交流适配器。
可选9V碱性电池(不可充电)。
运行时间:6-8小时。
维
WxDxH (in): 3.66x5.71x1.30 (93x145x33 mm)。
重量
0.37磅(168克)。
监管机构的批准
发生器:CE, FCC, RoHS
电源:RoHS, UL。
