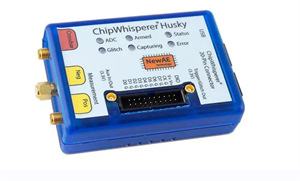

NAE-CWHUSKY-SK1 ChipWhisperer-Husky - 深圳市力德欣电子科技有限公司

起订量价格 1 ￥6300.00

详细信息

ChipWhisperer-Husky是一个功能强大，紧凑的工具，用于侧通道功率分析和故障注入。凭借多年开发ChipWhisperer-Lite和实验室级ChipWhisperer-Pro的经验，ChipWhisperer-Husky增加了新的功能，如高速逻辑分析仪(可视化故障)，用于攻击非对称算法的实时数据流，支持具有ftdi兼容模式的JTAG/SWD编程，以及额外的I/O扩展引脚。

虽然整个产品没有通过oshw认证，但其核心(包括FPGA逻辑、微控制器固件和计算机代码)是开源的，因此您可以进行修改并添加功能。ChipWhisperer-Husky旨在为研究人员提供高度可访问性，并得到我们为所有用户提供长期支持的承诺的支持。

这种比较可以帮助您确定四种ChipWhisperer捕获硬件(ChipWhisperer- nano, Lite, Husky或Pro)中哪一种最适合您的需求和预算。

特性：

采样率和ADC: 200ms /s, 12位

样品缓冲大小:> 80 KSample

流式支持(受计算机缓冲区限制):>20 MS/s, 8位数据可以流回无限捕获大小。

电压故障:2尺寸的撬棍故障

时钟故障:基于相移架构的高分辨率故障生成(sub nS分辨率)

I/O引脚:ChipWhisperer 20引脚头，额外8个数据+ 1个时钟线。所有I/O引脚3.3 V。

FPGA: Artix A35

Specifications

Clock Generation Range	10-350MHz
Sample Buffer Size	>80 000 samples
ADC Specifications	12-bit 200 MS/s, 20MS/s streaming
Phase Adjustment	Yes
Analog Input	AC-Coupled Differential, adjustable -6.5dB to 55dB low noise gain
ADC Decimation	Yes
Clock Output	Regular, with glitch inserted, glitch only
ADC Offset Adjustment	Yes [0, 2^32)
ADC Trigger	Rising-edge, Falling-edge, High, Low
Presampling	Yes
Trigger Sources	Basic, Analog Pattern, Analog Threshold, UART, Edge Count, Arm Trace
Capture Streaming	Yes (>20MS/s max)
ADC Sample Clock Source	PLL Generated (Integer Multiple of Int/Ext Clock)
Analog Trigger	Sum of Absolute Difference (32 Samples), Analog Level

版本对比：

概述

ChipWhisperer是一个平台，使研究和测试嵌入式侧信道攻击简单，容易，可复制和方便。ChipWhisperer特别关注功率分析和电压/时钟故障。

本页比较了四种可用的捕获侧硬件设备的功能:ChipWhisperer-Husky, CW1200 ChipWhisperer-Pro (CWPro)， CW1173 ChipWhisperer-Lite (CWLite)和CW1101 ChipWhisperer-Nano (CWNano)。作为快速概述

这四个都能进行功率分析和故障处理

ChipWhisperer Nano不会出现时钟故障，但会出现电压故障

ChipWhisperer Nano是成本最低的选择，但与Husky、Lite和Pro相比有许多限制。这些限制了可以使用它执行的攻击，特别是针对非newae目标。

ChipWhisperer-Lite和ChipWhisperer-Pro具有相同的基本规格，但Pro具有额外的功能

这些附加功能，如IO和模拟触发，在研究针对非newae目标(如开发板)的攻击时特别有用。它还具有用于触发输入和输出的SMA连接器，可以轻松连接实验室设备。

所有四个捕获设备都可以与目标时钟同步执行功率分析

这有助于攻击在比传统示波器低得多的采样频率下成功

Huskey比Lite或Pro有更好的模拟能力，可以攻击更多的目标，也可以攻击频率更高的目标

Huskey的故障分辨率独立于目标时钟，允许更准确和可靠的故障

Analog Capture and Clock?

Feature	ChipWhisperer-Husky	ChipWhisperer-Pro	ChipWhisperer-Lite	ChipWhipserer-Nano
ADC Specs	12-bit 200MS/s	10-bit 105MS/s	10-bit 105MS/s	8-bit 20MS/s
ADC Clock Source	PLL Generated (Integer Multiple of Int/Ext Clock)	Internally generated (x1 or x4), external input (x1 or x4)	Internally generated (x1 or x4), external input (x1 or x4)	Internally generated, external input
Analog Input	AC-Coupled Differential, adjustable -6.5dB to 55dB low noise gain	AC-Coupled, adjustable low-noise gain from -6.5dB to 55dB	AC-Coupled, adjustable low-noise gain from -6.5dB to 55dB	AC-Coupled, fixed gain of 20dB
Sample Buffer Size	>80 000 samples	98 119 samples	24 573 samples	50 000 samples
ADC Decimation	Yes	Yes	Yes	No
ADC Offset Adjustment	Yes [0, 2^32)	Yes, [0, 2^32)	Yes, [0, 2^32)	No
ADC Trigger	Rising-edge, Falling-edge, High, Low	Rising-edge, Falling-edge, High, Low	Rising-edge, Falling-edge, High, Low	Rising-edge
Presampling	Yes	Yes	Yes	No
Phase Adjustment	Yes	Yes, 5ns increments	Yes, 5ns increments	No
Capture Streaming	Yes (>20MS/s max)	Yes (10MS/s max)	No	No
Clock Generation Range	10-350MHz	5-200MHz	5-200MHz	60MHz, divisible by 2, 4, 8, or 16
Clock Output	Regular, with glitch inserted, glitch only	Regular, with glitch inserted, glitch only	Regular, with glitch inserted, glitch only	Regular

Triggering?

Feature	ChipWhisperer-Husky	ChipWhisperer-Pro	ChipWhisperer-Lite	ChipWhipserer-Nano
Modules	Basic, Analog Pattern, Analog Threshold, UART, Edge Count, Arm Trace	Basic, Analog, SPI, UART	Basic	Basic
Analog Trigger	Sum of Absolute Difference (192 Samples), Analog Level	Sum of Absolute Difference (128 samples)	N/A	N/A
Basic Trigger Inputs	TIO 1-4, nRST, SMB	TIO 1-4, nRST, SMA	TIO 1-4, nRST	TIO 4
Basic Trigger Combination	One of OR, AND, NAND	One of OR, AND, NAND	One of OR, AND, NAND	N/A

IO?

Feature	ChipWhisperer-Husky	ChipWhisperer-Pro	ChipWhisperer-Lite	ChipWhipserer-Nano
GPIO Voltage	3.3V	3.3V	3.3V	3.3V
Logic Outputs	TIO 1-4, nRST, PDIC, PDID, User IO D0-7	TIO 1-4, nRST, PDIC, PDID	TIO 1-4, nRST, PDIC, PDID	TIO 1-4, nRST, PDIC, PDID
Logic Inputs	TIO 1-4, User IO D0-7	TIO 1-4	TIO 1-4	N/A
UART Serial	TIO 1-4 assignment	TIO 1-4 assignment	TIO 1-4 assignment	Fixed TIO 1 and TIO 2
Clock	Fixed, HS2 output, HS1 Input	Fixed, HS2 output, HS1 input	Fixed, HS2 output, HS1 input	Fixed, HS2 output, HS1 input
Basic Trigger Inputs	TIO 1-4, nRST, SMB, User IO D0-7	TIO 1-4, nRST, SMA	TIO 1-4, nRST	TIO 4
Basic Trigger Combination	One of OR, AND, NAND	One of OR, AND, NAND	One of OR, AND, NAND	N/A
Trigger Out	Yes	Yes	No	No
Programmers	STM32F UART, XMEGA PDI, AVR ISP, SWD/JTAG (via OpenOCD), SAMBA (AtSAM)	STM32F UART, XMEGA PDI, AVR ISP, SWD/JTAG (via OpenOCD), SAMBA (AtSAM)	STM32F UART, XMEGA PDI , AVR ISP, SWD/JTAG (via OpenOCD), SAMBA (AtSAM)	STM32F UART, SWD/JTAG (via OpenOCD), SAMBA (AtSAM)
Power rails	3.3V	5V, 3.3V	3.3V	3.3V
User IO Pins	8 Data pins, JTAG, SWD, Arm Trace, Generic, Logic Analyzer	N/A	N/A	N/A

Glitch?

Feature	ChipWhisperer-Husky	ChipWhisperer-Pro	ChipWhisperer-Lite	ChipWhipserer-Nano
Voltage Glitching	YES	Yes	Yes	Yes
Clock Glitching	YES	Yes	Yes	No
Glitch Outputs	Clock-XOR, Clock-OR, Glitch-Only, Enable-Only	Clock-XOR, Clock-OR, Glitch-Only, Enable-Only	Clock-XOR, Clock-OR, Glitch-Only, Enable-Only	Glitch-Only
Glitch Width	Based on Internal PLL (600-1200MHz), 100% (enable-only)	0-49.8% of a clock cycle, 100% (enable-only)	0-49.8% of a clock cycle, 100%	Time increments between [0, 2^32)
Glitch Width Increments	Based on Internal PLL (600-1200MHz)	0.4% of a clock cycle	0.4% of a clock cycle	~8.3ns
Glitch Offset	Based on Internal PLL (600-1200MHz)	0-49.8% of a clock cycle, 100% (enable-only)	0-49.8% of a clock cycle, 100%	Time increments between [0, 2^32), high jitter
Glitch Offset Increments	Based on Internal Pll (600-1200MHz)	0.4% of a clock cycle	0.4% of a clock cycle	~8.3ns, high jitter
Glitch Cycle Offset	[0, 2^32)	[0, 2^32)	[0, 2^32)	N/A
Glitch Cycle Repeat	[0, 8192]	[0, 8192]	[0, 8192]	N/A
Voltage Glitch Type	High-power, low-power crowbar	High-power, low-power crowbar	High-power, low-power crowbar	Low-power crowbar
Voltage Glitch Pulse Current	20A	20A	20A	4A

ChipWhisperer-Pro优于ChipWhisperer-Lite的特性?

附加触发模块-模拟波形和UART/SPI

10MS/s流模式，允许几乎无限的样本量

SMA连接器用于触发输入/输出

更大的样本缓冲(Pro上的98k样本vs. Lite上的24k样本)

防水的情况下

液晶屏

标示状态led

5V可在20pin连接器

ChipWhisperer-Husky在ChipWhisperer-Lite上的特性?

更快的ADC(在Husky上200MS/s比在Lite上105MS/s)，更大的位深度(在Husky上12位比在Lite上10位)

>20MS/s流模式允许几乎无限的样本量

更大的样本缓冲(在Husky上>80k样本，而在Lite上> 24k样本)

差分ADC输入

额外的触发模块-模拟波形，模拟电平，UART，边缘计数，手臂跟踪

SMB连接器触发/故障输出，时钟输入/输出

多个可编程故障

Tracewhisperer支持

故障分辨率独立于目标时钟

20引脚用户IO头与8个数据引脚

数据引脚可以用作gpio，用于JTAG/SWD, Arm Trace或作为逻辑分析仪输入

重

AI润色

1057/5000

通用场景

ChipWhisperer-Pro优于ChipWhisperer-Lite的特性?

附加触发模块-模拟波形和UART/SPI

10MS/s流模式，允许几乎无限的样本量

SMA连接器用于触发输入/输出

更大的样本缓冲(Pro上的98k样本vs. Lite上的24k样本)

防水的情况下

液晶屏

标示状态led

5V可在20pin连接器

ChipWhisperer-Husky在ChipWhisperer-Lite上的特性?

更快的ADC(在Husky上200MS/s比在Lite上105MS/s)，更大的位深度(在Husky上12位比在Lite上10位)

>20MS/s流模式允许几乎无限的样本量

更大的样本缓冲(在Husky上>80k样本，而在Lite上> 24k样本)

差分ADC输入

额外的触发模块-模拟波形，模拟电平，UART，边缘计数，手臂跟踪

SMB连接器触发/故障输出，时钟输入/输出

多个可编程故障

Tracewhisperer支持

故障分辨率独立于目标时钟

20引脚用户IO头与8个数据引脚

重点词汇

AI润色

1057/5000

通用场景

ChipWhisperer-Pro优于ChipWhisperer-Lite的特性?

附加触发模块-模拟波形和UART/SPI

10MS/s流模式，允许几乎无限的样本量

SMA连接器用于触发输入/输出

更大的样本缓冲(Pro上的98k样本vs. Lite上的24k样本)

防水的情况下

液晶屏

标示状态led

5V可在20pin连接器

ChipWhisperer-Husky在ChipWhisperer-Lite上的特性?

更快的ADC(在Husky上200MS/s比在Lite上105MS/s)，更大的位深度(在Husky上12位比在Lite上10位)

>20MS/s流模式允许几乎无限的样本量

更大的样本缓冲(在Husky上>80k样本，而在Lite上> 24k样本)

差分ADC输入

额外的触发模块-模拟波形，模拟电平，UART，边缘计数，手臂跟踪

SMB连接器触发/故障输出，时钟输入/输出

多个可编程故障

Tracewhisperer支持

故障分辨率独立于目标时钟

20引脚用户IO头与8个数据引脚

数据引脚可以用作gpio，用于JTAG/SWD, Arm Trace或作为逻辑分析仪输入
